95%
ofiar pożarów umiera nie przez płomienie, a wskutek zatrucia dymem*
Najważniejszym aspektem bezpieczeństwa jest więc zapewnienie świeżego powietrza na drogach ewakuacji. Automatyka SmokeESCTM utrzymuje na stałym poziomie podwyższone ciśnienie w przestrzeniach chronionych oraz zapewnia odpowiednią prędkość przepływu powietrza przez otwarte drzwi. Co to daje? Dym z pomieszczeń objętych pożarem nie przedostaje się na drogi ewakuacyjne, siła potrzebna do otwarcia drzwi nie przekracza 100 N, a Ty możesz bezpiecznie opuścić budynek.
Urządzenia sterujące
Oprogramowanie konfiguracyjne
Wsparcie projektowe
Wybucha pożar, automatyka SmokeESCTM wkracza do akcji
Przedstawiamy schematyczny rysunek budynku z kilkoma systemami SmokeESC, które współdziałając zabezpieczają drogi ewakuacyjne przed dymem w całym budynku. Na dachu umiejscowione są trzy jednostki napowietrzające. Pierwsza z nich dostarcza powietrze na klatkę schodową, druga odpowiedzialna jest za napowietrzanie szybów windowych, a trzecia obsługuje przedsionki przeciwpożarowe. Za sterowanie pracą jednostek napowietrzających odpowiedzialne są regulatory ciśnienia do systemów wentylacji pożarowej FSC-3000, które współpracują z czujnikami różnicy ciśnień PS-3000 oraz regulatorami ciśnienia do przedsionków przeciwpożarowych SDC-3000.
CAB-3000
Tablica sterująca wentylacją pożarową
PS-3000
Czujnik różnicy ciśnień
PS-3000
Czujnik różnicy ciśnień
PS-3000
Czujnik różnicy ciśnień
AIP-3000
Punkt poboru ciśnienia
SDC-3000
Regulator ciśnienia do przedsionków przeciwpożarowych
RCP-3000
Zdalny panel sterownia
FSC-3000
Regulator ciśnienia do systemów wentylacji pożarowej
- Tablica sterująca wentylacją pożarową CAB-3000
- Czujnik różnicy ciśnień PS-3000
- Punkt poboru ciśnienia AIP-3000
- Regulator ciśnienia do przedsionków przeciwpożarowych SDC-3000
- Zdalny panel sterownia RCP-3100
- Regulator ciśnienia do systemów wentylacji pożarowej FSC-3000
- Kanałowy czujnik dymu
- Wentylator napowietrzający
- Wentylator oddymiający
- Przepustnica regulacyjna z szybkim siłownikiem
- Klapa upustowa
- Klapa transferowa
- Okno upustowe
- Układ dwóch czerpni
Pożar na kondygnacji 5 skutkuje uruchomieniem się wszystkich trzech jednostek napowietrzających. Przepustnica napowietrzająca do przestrzeni objętej pożarem otwiera się w takim stopniu, aby zapewnić właściwą kompensację dla wentylatora oddymiającego, który przez klapę upustową usuwa dym z tej kondygnacji. W tym samym czasie przepustnica napowietrzająca przedsionek przeciwpożarowy reguluje się w taki sposób, aby zapewnić wymaganą różnicę ciśnień między przedsionkiem a ciśnieniem referencyjnym. Otwarcie drzwi z przestrzeni objętej pożarem na korytarz powoduje otwarcie przepustnicy regulacyjnej w przedsionku zapewniając wymaganą prędkość przepływu powietrza przez drzwi. Przepustnica kompensująca wentylator oddymiający zamyka się. Taka praca przepustnic zapewnia utrzymanie dróg wolnych od dymu oraz właściwą siłę otwarcia drzwi ewakuacyjnych nie większą niż 100 N. Na klatce schodowej utrzymywane jest stabilne nadciśnienie względem ciśnienia referencyjnego, dlatego osoby ewakuujące się z 5 piętra objętego pożarem przez cały czas poruszają się w przestrzeniach wolnych od dymu.
W budynku pokazujemy 3 różne sposoby usuwania dymu z przestrzeni objętych pożarem i kompensacji wentylatora oddymiającego. Na dwóch pierwszych kondygnacjach dym usuwany jest przez okno oddymiające. Na dwóch środkowych do usuwania dymu użyto wentylatora oddymiającego i klap transferowych. A na dwóch najwyższych poziomach znajduje się wentylator oddymiający i przepustnice regulacyjne z szybkimi siłownikami.
Jedyna automatyka, którą użyjesz w każdym budynku, w każdym kraju
Gwarantujemy pełną zgodność z wymogami standardów projektowych NFPA 92 i EN 12101-6 oraz najnowszej wersji projektu normy EN 12101-13 i wytycznymi z Aachen nr CEN TC191/SC1/WG6/TG2
Projektuj bez ograniczeń. Obniż koszty systemu i skróć czas uruchomienia.
Komunikacja 100 razy na sekundę
Innovation Vent BUS
Cyfrowa magistrala pozwala na dowolne łączenie czujników różnicy ciśnień PS-3000 i regulatorów ciśnienia do przedsionków przeciwpożarowych SDC-3000 z regulatorami ciśnienia FSC-3000.
FSC-3000
24x
PS-3000
SDC-3000
80%
krótszy czas uruchomienia
korzystaj z dobrodziejstw najnowszej automatyki
Stabilna wartość ciśnienia
Algorytm Innovation Vent Thrace jest tak dobry, że nie będziesz miał żadnych przeregulowań
2x
szybsza praca systemu niż standard europejski
Niższe koszty
Nie musisz już używać rezystorów hamujących, nawet przy wentylatorach o wydatkach 65,000 m³/h
Prosta w obsłudze aplikacja dla każdego
Zapobiegaj zadymieniu pionowych dróg ewakuacyjnych
Sprawdź, jak napowietrzać klatki schodowe i szyby windowe
-
12
FSC-3000
Regulator ciśnienia do systemów wentylacji pożarowej
3 PS-3000
Czujnik różnicy ciśnień
4
AIP-3000
Punkt poboru ciśnienia
Do ochrony prostych klatek schodowych przed zadymieniem w niskich budynkach wystarczy zastosowanie tylko jednego czujnika ciśnienia 3 PS-3000 oraz jedna jednostka napowietrzająca 1 z regulatorem 2 FSC-3000.
Czujnik ciśnienia należy umiejscowić w środkowej części klatki schodowej unikając bezpośredniego działania strumienia nawiewanego powietrza. Miejsca pomiaru ciśnienia należy zabezpieczyć punktami poboru ciśnienia 4 AIP-3000, a punkt pomiaru ciśnienia referencyjnego umieścić na zewnątrz budynku.
*Wartość ciśnienia w przestrzeni chronionej i przepływu na drzwiach zależna jest od przyjętych kryteriów projektowych.
-
12
FSC-3000
Regulator ciśnienia do systemów wentylacji pożarowej
3 PS-3000
Czujnik różnicy ciśnień
3 PS-3000
Czujnik różnicy ciśnień
Do ochrony klatek schodowych przed zadymieniem w wysokich budynkach, gdzie występuje różnica ciśnień między dolną i górną przestrzenią klatki schodowej, należy zastosować dwa czujniki ciśnienia 3 PS-3000 oraz jedną jednostkę napowietrzającą 1 z regulatorem 2 FSC-3000.
Algorytm Innovation Vent Thrace wbudowany w regulator 2 FSC-3000, który steruje pracą wentylatora napowietrzającego, kontroluje średnią wartość ciśnienia oraz wartości minimalne i maksymalne z obu czujników. Program konfiguracyjny umożliwia nastawę wartości ciśnienia minimalnego (zapobiega przedostawaniu się dymu do przestrzeni chronionej) i maksymalnego (umożliwia otwarcie drzwi przy użyciu siły < 100 N).
*Wartość ciśnienia w przestrzeni chronionej i przepływu na drzwiach zależna jest od przyjętych kryteriów projektowych.
-
112
FSC-3000
Regulator ciśnienia do systemów wentylacji pożarowej
3 PS-3000
Czujnik różnicy ciśnień
3 PS-3000
Czujnik różnicy ciśnień
Do ochrony klatek schodowych przed zadymieniem w wysokich budynkach, gdzie występuje wymóg, a nie ma możliwości użycia nawiewu wielopunktowego, należy zastosować dwie lub więcej jednostek napowietrzających 1.
Algorytm Innovation Vent Thrace wbudowany w regulator 2 FSC-3000 oraz magistrala Innovation Vent BUS, dzięki kórej czujniki ciśnienia 3 PS-3000 przesyłają aktualną wartość ciśnienia 100 razy na sekundę, umożliwiają indywidualną kontrolę ciśnień w poszczególnych strefach klatki schodowej.
*Wartość ciśnienia w przestrzeni chronionej i przepływu na drzwiach zależna jest od przyjętych kryteriów projektowych.
Zapobiegaj zadymieniu poziomych dróg ewakuacyjnych
Sprawdź, jak napowietrzać przedsionki pożarowe i korytarze
-
12
PS-3000
Czujnik różnicy ciśnień
3W budynku, w którym do usuwania dymu zastosowano okna oddymiające 3 nie ma potrzeby stosowania klap transferowych oraz regulacji różnicy ciśnień przepustnicami. Wymaganą wartość nadciśnienia w przestrzeni chronionej zapewnia użycie przetwornika ciśnienia 2 PS-3000.
Otwarcie drzwi z przestrzeni chronionej skutkuje spadkiem ciśnienia i tym samym wzrostem prędkości obrotowej wentylatora napowietrzającego 1, aby zapewnić wymaganą projektowo wartość prędkości przepływu powietrza przez drzwi. Po zamknięciu drzwi, ciśnienie stabilizuje się do wymaganej projektowo wartości w czasie mniejszym niż 3 s.
-
423
PS-3000
Czujnik różnicy ciśnień
1W przedsionku pożarowym, w którym architektura pozwala na użycie klap transferowych 4 zapewniających kompensacje dla wentylatora oddymiającego 2, należy zastosować czujnik ciśnienia 3 PS-3000 oraz regulację różnicy ciśnień przez zmianę prędkości obrotowej wentylatora napowietrzającego 1.
System SmokeESC dzięki magistrali Innovation Vent BUS obsłuży budynek z dowolną liczbą pięter zapewniając odczyt ciśnienia z każdego piętra w tym samym czasie i precyzyjną kontrolę nadciśnienia w przestrzeni chronionej na kondygnacji objętej pożarem.
-
12
SDC-3000
Regulator ciśnienia do przedsionków przeciwpożarowych
3W przedsionku pożarowym, w którym nie ma miejsca na umieszczenie klap transferowych zapewniających kompensację powietrza dla wentylatora oddymiającego 3, należy zastosować regulację różnicy ciśnień za pomocą przepustnic z siłownikami o krótkim czasie ruchu przy stałej prędkości obrotowej wentylatora napowietrzającego 1.
Regulator 2 SDC-3000 steruje przepustnicami w układzie z jednym przedsionkiem i korytarzem lub jednym przedsionkiem i dwoma korytarzami. Algorytm Innovation Vent Thrace zapewnia kompensację dla wentylatora oddymiającego 3 oraz wymaganą różnicę ciśnień, kiedy drzwi są zamknięte i właściwy przepływ powietrza przez drzwi, kiedy są otwarte.
CAB-3000
Tablica sterująca wentylacją pożarową
REP-3100
Repeater magistrali komunikacyjnej
RCP-3000
Zdalny panel sterownia
Gdzie jest zainstalowana automatyka
Light Tower
Osiedle mieszkaniowe
Reda

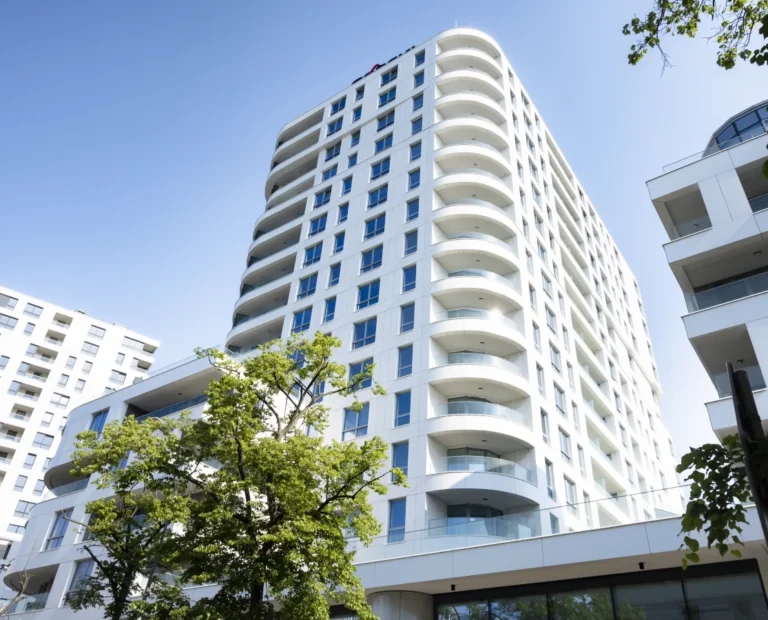

PB Górski
Zespół mieszkalno-usługowy
Gdynia
Szpital specjalistyczny
im. Floriana Ceynowy
Wejherowo
Polipack
Hala produkcyjna
Gościcino
Szpital miejski
św. Wincentego a Paulo
Gdynia
Pruszcz Park
Osiedle mieszkaniowe
Pruszcz Gdański
Biblioteka publiczna
Tczew
Sąd rejonowy
Tczew

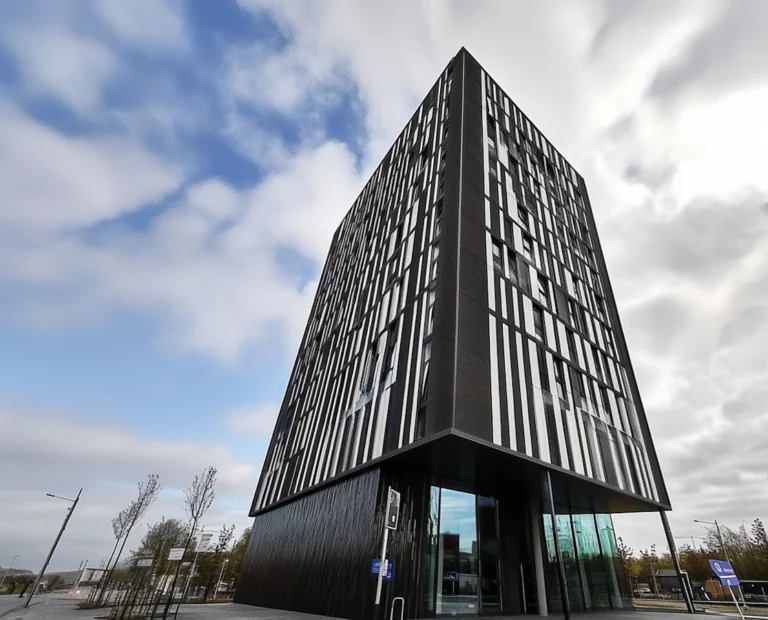

DL Tower
Biurowiec
Warszawa

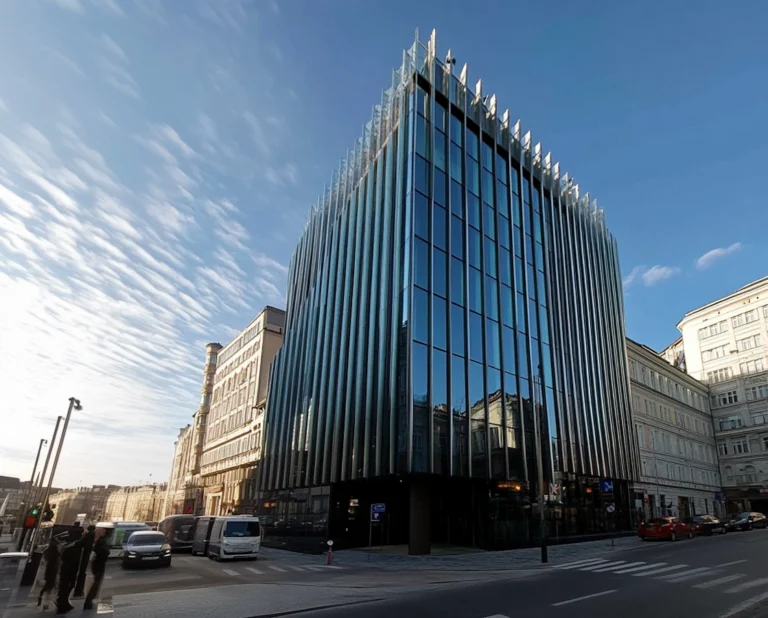

Metropoint Office
Biurowiec
Warszawa
Hanza Tower
Wieżowiec
Szczecin
Lixa
Kompleks biurowy
Warszawa
